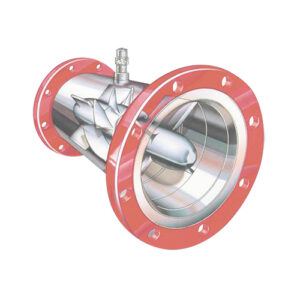

Medidor de turbina Blancett® modelo 1100

El caudalímetro de turbina modelo 1100 responde a las exigencias de las aplicaciones de medición de flujos más rigurosas. Esta diseñado para mantener la precisión y la integridad mecánica. Su dura construcción de acero inoxidable 316 garantiza una vida útil larga en entornos operativos exigentes.

Cumple una gran variedad de requisitos de medición y se integra de forma electrónica con el monitor de flujo B2900/B3000, el escalador del factor K o los convertidores inteligentes de frecuencia a tensión y de frecuencia a voltaje.

Inicialmente, se desarrolló para el mercado de recuperación secundaria de petróleo, por lo que el modelo 1100 resulta perfecto para casi todas las mediciones de flujo de líquidos dentro y fuera de los campos petrolíferos.

Datos técnicos:

• Material
– Carcasa: acero inoxidable 316
– Rotor: acero inoxidable CD4MCU
– Cojinetes: acero inoxidable 316
– Flecha del rotor: carburo de wolframio

• Rango de medición: 2,3 – 19.000 l/min

• Tamaño: ½“ hasta 10“

• Precisión de caudal:
– ±1 % de lectura para 7/8“ y medidores más grandes
– ±1 % de lectura por encima del 70 % del rango de medición para medidores 3/8“, 1/2“ y 3/4“

• Repetiblidad: ±0,1 %

• Calibración: Agua (calibración trazable a NIST); datos de otros medios por pedido

• Valores de presión* 345 bar máx.

• Temperatura de operación:
– Hasta 177 ºC (estándar)
– Hasta 232 ºC (con transductor B220111 de alta temperatura)

• Conexiones finales: NPT, BSP, Victaulic®, Flange, Hose Barbed o Grayloc®

• Certificaciones
– CSA Clase I Div. 1, Grupos C y D; Clase II Div. 1, Grupos E, F y G: intrínsecamente seguro
– CSA Clase l Div. 1, Grupos C, D; en cumplimiento con los estándares UL 1203 y CSA 22.2 N.º 30
